광변형센서 시스템

측정방식 : BOTDA/R

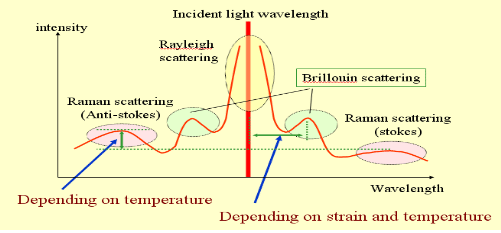

동작원리 : Laser Pulse가 광섬유에 입사되면 빛의 산랑광 중 Brillouin 산란광을 분석하여, 광섬유 매질의 변화 틀성에 따른 변화를 이용하여 정확한 변형 및 온도 분포 파악

측정시간 : 최소 5분 주기
측정인자 : 변형, 온도
변형발생위치표시 : 터널의 변형 및 온도를 상시 모니터링하여 최소 0.1m간격으로 취향위치 추적표시
측정 정밀도 : ± 10με, 1℃
측정거리 : 최대 30km
센서종류 : 변형 모니터링용 광섬유센서

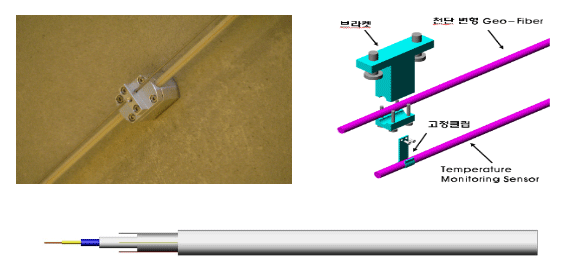

센서구조

GPS 시스템

정의 : GPS(Global Positioning System)는 인공위성을 이용한 범세계적 위치결정 체계로, 정확한 위치를 알고 있는 위성에서 발사한 전파를 수신하여 관측점까지 소요시간을 관측함으로써 관측점의 위치를 구하는 체계임

GPS 측정용 전파신호

GPS 측정원리

단독측위
특징 : 수신기 1대를 사용하여 정밀도가 낮아 주로 항법/항해에 사용
용도 : 민간부분(네비게이션)
적용 :
원리 :
- 기하학적 삼각법에 의한 위치 결정(위치를 정확히 아는 위성에서 출발한 위성신호를 수신하여 전파의 도달 시간을 측정하여 임의지점의 위치를 계산)
- 최소 4개 이상의 인공위성을 이용하여 정확한 위치 결정

상대측위(DGPS)
특징 : 수신기 2대를 사용하여 정밀도가 상대적으로 높음
용도 : 정밀 측량/측지
적용 : ◎
원리 :
- 기하학적 삼각법에 의한 위치 결정(위치를 정확히 아는 위성에서 출발한 위성신호를 수신하여 전파의 도달 시간을 측정하여 임의지점의 위치를 계산)
- 최소 4개 이상의 인공위성을 이용하여 정확한 위치 결정

GPS 측정 방법

GPS 적용 사례

- 교량 지간 구성 : 455m + 1377m + 300m
- GPS Rover Station 14개
- 당시 세계에서 가장 긴 현수교로서 주탑정부, 중앙경간 1/4, 중앙경간 1/2, 중앙경간 3/4, Ma Wan측 측경간 1/2 지점   총7개 지점 양면 배치 : 최소 350m 간격으로 보강형 형상 측정

모니터링 시스템
관리자의 컴퓨터까지 전달된 데이터는 저장과 동시에 해석 및 도화가 가능한 프로그램으로 자동 분석

휴대폰 알림기능
이상 징후 발생 시 경고음과 동시에 메신져 처리를 통해 관리자(철도 기관사 및 센터 관리자)의 휴대폰으로
메시지가 전달

지능형 센서를 통한 정보 제공 기능
현장에 지능형 카메라를 일정 거리로 설치할 경우, 이상 징후 발생 시 자동으로 해당 위치에 대한 실시간 영상 정보를 PDA, 휴대폰 등으로 제공(옵셥 기능)

바우스캔을 통한 현장 데이터 점검
서버를 구축하여 웹기반 관리를 함으로서 인터넷을 통한 현장 상황 파악이 가능
(인터넷 사이트 자동 로그인 칼라코드 및 바우스 인식 시스템)
